旋風分離器工作原理及實用意義

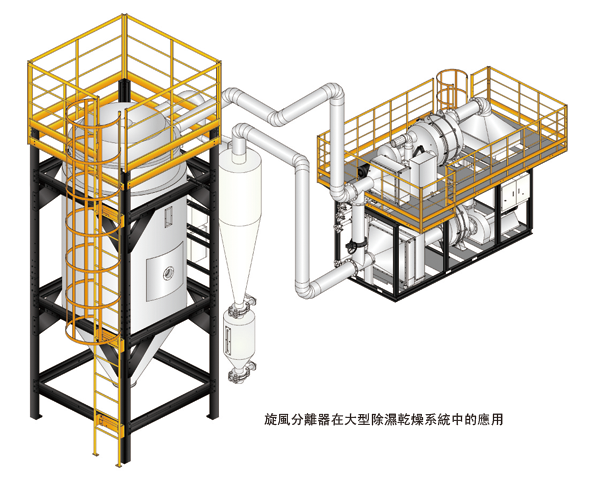

旋風分離器是用於氣固體系分離的一種設備。在空氣輸送系統最終端，做為輸送空氣中輸送物與粉粒體的分離器。它是一種結構簡單、操作方便、耐高溫、設備費用較低和阻力較高的淨化設備，其沒有可動部份，使用壽命大大優於普通過濾器，故旋風分離器在塑膠原料的粉碎回收及乾燥排風除塵中得到廣泛應用。

一般旋風分離器採用普通鋼板焊接而成，可應用於對氣體潔淨度要求不高的場合，若對氣體的潔淨度有較高的要求，可以採用電解板或是不鏽鋼板製作。

工作原理

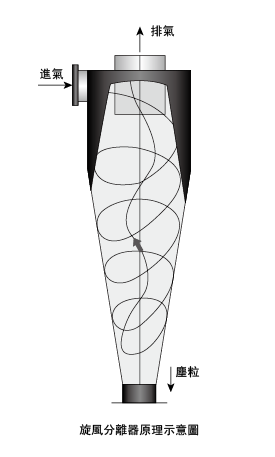

旋風分離器利用旋風離心力的作用對氣體與粉粒體進行分離，從右圖可以看出，含粉粒體的氣體通過設備入口首先進入內旋風分離區的直桶區域，在此區域內，氣體的方向發生改變，由直入式變為以螺旋形旋轉的方式沿軸向向下運行(實線標識)，密度大的塵粒在離心力作用下被甩向器壁，隨著旋轉氣體沿軸向進入圓錐管部分，旋轉的氣流在筒體內由於桶體直徑的收縮而向中心流動，離心力降低，粉粒體沿筒壁由下部出口排出，而氣體在到達錐管最底部時向上形成二次渦流經上部的排氣管排出。

壓力損失

旋風分離器有各種不同的比例及製作樣式，所產生的壓力損失也不盡相同，一般來講旋風分離器都會產生約50~200mmAq的壓力損失。

旋風分離器用於正壓輸送系統時，由於輸送壓力一般都較大，即便旋風分離器的壓力損失稍大也不會對輸送效果產生明來的影響，一般情況下會更重視分離效果。

在負壓輸送系統中，由於氣源設備一般產生的吸氣壓力較小，旋風分離器的壓力損失愈小愈好；設計旋風分離器時，要正確預估旋風分離器的壓力損失，核算氣源裝置的輸出壓力。

分離效果

旋風分離器一般適用於分離大於1-3微米的非粘性、非纖維的乾燥粉塵，通過合適的計算方法及採用恰當工藝結構，可最終使其得到極高的分離效果，對大粒徑的粉粒體，其分離效果可在97%以上，粒徑愈小或愈輕的粒子，愈難進行有效的分離。
