標準SHR-U-(E)S用於SGB控制送料與其他控制送料的區別

信易全系列秤重式拌料機都標配有4個料斗的送料控制系統，搭配SVG和專用的歐化中央式真空料斗SHR-U-ST。SGB上的PLC接收的是正信號（V+），所以，SHR-U-ST料斗輸出的信號線也是正信號（V+），接線如圖1。

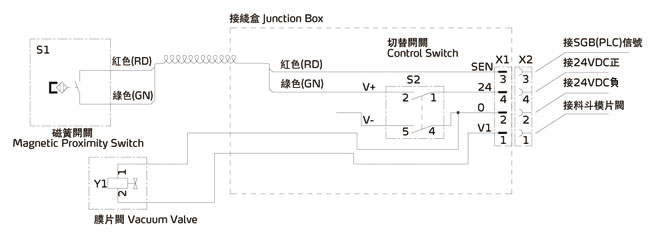

圖1  SHR-U-ST料斗接線圖

在實際使用過程中，有些客戶會把信易標準的歐化中央式真空料斗SHR-U-S或電眼料斗SHR-U-ES接到SGB上使用。信易SHR-U-S搭配信易生產的SAL-UG124等使用時輸出的都是負信號（V-），電眼料斗SHR-E-S搭配SCD等使用時標配的光電開關都是NPN型負信號（V-）。由於SGB接收的信號與其他機器不同，因此在把標準的SHR-U（E）-S 用到SGB控制送料時需做接線變更。

一．SHR-U-S用於SGB中的控制送料系統控制。

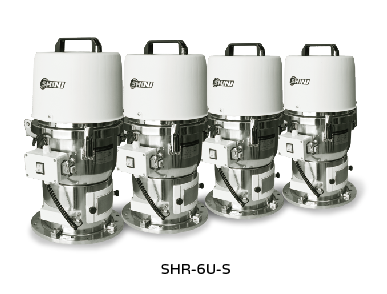

由於在SGB上使用的歐化中央式真空料斗SHR-U-ST與標準的歐化中央式真空料斗SHR-U-S輸出信號的不同，因此在把SHR-U-S用於SGB中的控制送料系統控制時，料斗的接線要做更改。真空料斗SHR-U-S上的電磁閥接到金屬接頭的1號腳和2號腳，磁簧開關的進線接金屬接頭的4號腳，輸出到PLC的信號接金屬接頭的3號腳，圖1所示。

二．SHR-E-S用於SGB中的控制送料系統控制。

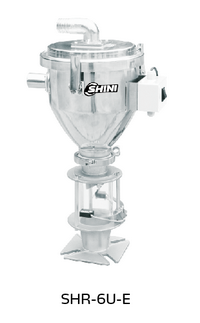

電眼料斗的光電開關有NPN和PNP兩種，NPN型輸出的是負信號（V-），PNP型輸出的是正信號（V+），由於標準的電眼料斗SHR-U-ES配的都是NPN型光電開關，因此當把電眼料斗SHR-U-ES用於SGB中的控制送料系統控制時，要把NPN型的光電開關更換為PNP型光電開關。料斗的接線也要做更改。如圖2所示。

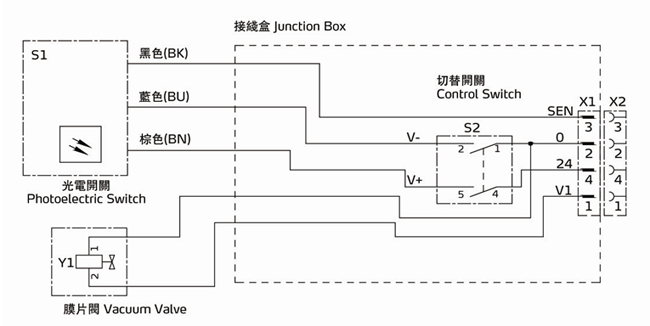

圖2  SHR-U-ES用SGB控制接線圖
